Блок проводки на место коммутатора от зажигания "Тюмень"

оппозитчик Doctor3LO
чтоб поменять аватар - читай FAQ
нахождение: Санкт-Петербург, Сестрорецк

Оказалось, что мотоциклов производства 90-х годов не мало. По сему было принято решение пилить блок.
Возможны варианты, посему прошу помочь в обсуждении.

фотка для oppozit.ru

На место данного чудо-юда.
Встраивать внутрь модуль не очень получается (недостаточный внутренний габарит, по высоте, не ровная алюминиевая крышка, имеющая выступы).

Мысли просто использовать его же точки крепления к раме (можно изобрести вариант и к рамам М67/8.103, просто сразу к раме, пишите, если интересно).

Вернёмся к Тюмени.

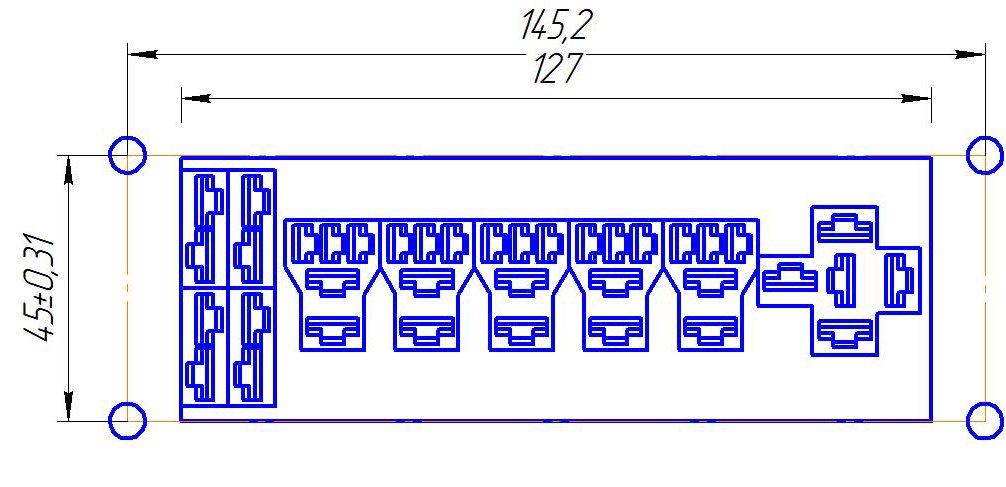

Примерные эскизы.

фотка для oppozit.ru
вариант под обычные реле и предохранители, схема будет аналогичной той, что используется сейчас в моих блоках 330 серии
Разве что разнести попросторней реле, сути не меняет

Можно использовать первую схему с дополнительными реле на поворотники, можем впихнуть ещё больше реле/предохранителей

фотка для oppozit.ru

Если обратиться к маленьким калиновским релюхам, то мы можем добиться компактности блока

фотка для oppozit.ru

также напихать их можно совсем много, но одну оставляем большую, под поворотники.

На виде спереди планируется выставить все колодки так, что бы все предохранители и реле в своей верхней части были на одном уровне. Снизу блока планируется корытце, но с прорезями, что бы блок не превратился в электрованну. У предохранителей будут диоды, расположенные так, что бы без снятия чего-либо можно было проверить исправность предохранителей.

Также прошу подсказать, где найти заводские проставки под винты М6, они есть в РР330 с резиновым уплотнением.
фотка для oppozit.ru

Спасибо за внимание.

Troll's picture

калиновские ИМХО нахрен. Делать на 8 больших и коробку предов. Предов желательно 5, что бы мастер-пред на бесстартерной версии тоже находился там.
ВАЖНО!
Если будешь делать блок без крышки, то реле должны стоять ногами вниз, иначе в них копится вода, а сами реле от вибрации выползают из клемм.

Втулки продаются в Максидоме в виде латунной трубки хлыстами по метру. Там же покупаешь труборез и делаешь из трубки втулки, ровные, красивые, без заусенцев. Если заедешь в гости с труборезом и материалом, то я даже покажу тебе как это делается)))

Pahh's picture

Когда мне надо было сделать 4 центрирующие втулки для крепления карбюратора обошелся трубкой от анкерного болта на 10.
Но это колхозинг подручными средствами. А когда речь идет о промышленных масштабах - тогда да - латунь метрами.
фотка для oppozit.ru

Doctor3LO's picture

Тем временем, пока оппозит ру не может в пространственно-временной континуум.

Блок Предохранителей "Тюмень".

Основная часть БП "Тюмень", который встаёт на место соответствующего коммутатора.

Блок располагает слотами под 8 стандартных реле + 5 предохранителей. Теперь предохранители вынесены на подиуме вверх, таким образом верх реле и предохранителей располагаются вровень для удобства общения с ними.

К данной детали в комплекте идёт крышечка, также поддон, их демонстрация будет позже.

Между поддоном и основной частью используются резиновые проходные втулки.
Крышка не будет перекрывать обзор сигнальных диодов.
За счёт длинного канала крепёжных болтов (к раме) блок стремиться к нерушимости.
Данный блок практически соответствую габаритам коммутатора - никому мешать из соседей не будет.

Спасибо за внимание.

фотка для oppozit.ru
фотка для oppozit.ru
фотка для oppozit.ru

Troll's picture

Выкинуть одну релюху и сделать десять предов - можно будет на Оку ставить )))

Pahh's picture

А что, там похожие посадочные места?

Troll's picture

нет, похожее количество релюх.
А блока у оки нет вообще, всё размазано по моторному щиту как на классике.

Pahh's picture

Так это проводку перепроводить, наращивать

Troll's picture

Скорей хвосты переобжать, длин там хватит.

Doctor3LO's picture

Зафлудили автомобилисты.
Тем временем блок проводки можно считать допиленным.
Пару плюшек

фотка для oppozit.ru
Слоты под запасные предохранители.
фотка для oppozit.ru
Свои проходные втулки.

Troll's picture

Предов мало запасных.
Ока это не авто, а мотоцикл на 4-х колёсах и с крышей!

Doctor3LO's picture

Для эстетов всегда можно ещё в поддон блока запихать пачку =)
