Помогите с проводкой!
на сайте:
апр-11
нахождение:
Братск
|
|
|
10-05-11 16:06
|
|
Купил урал м 66, а на нём не горит свет разобрал фару а там половина проводов отключины,помогите может есть какието схемы как подключить? |
|
м66 электрооборудование 6 вольт у тебя стоит ?
да
он стандартный
Не скажу именно про м66, не помню чо у него как, а вообще в фару приходит 2 провода (ближний и дальний) минус на корпус, бывает что отдельно заводиться минус, иногда еще и габарит, возьми обычный тестер, и отзвони от пульта, и сам все поймешь, или библию и изучать схему проводки твоего аппарата
хорошая акома и лампочку в руки, немного пивандыря для храбрости и на поиски необходимых плюсов.
методика проста . подключаем акому к моту. включаем свет. один провод от контрольной лампочки на минус акомы , вторым проводом от этойже лампочки тыкаем по проводам в фаре.

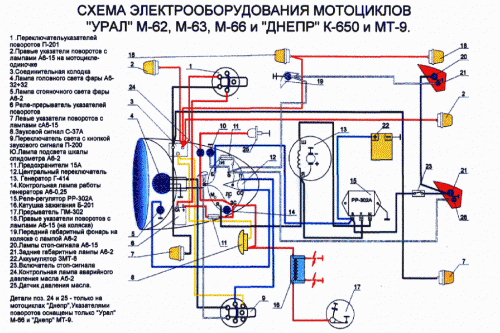

http://motomir.xost.ru/index.files/s7.gif
Внимательней с замком, он кучу функций выполняет. И выключатель зажигания, и держатель контрольных ламп и переключатель света.
Вроде бы оно,что куда подключать думаю понятно из картинки
А вот эта схема подойдёт или лучше та которая выше
Одинаковые
