Блок Проводки "Волк"

оппозитчик Doctor3LO
чтоб поменять аватар - читай FAQ
нахождение: Санкт-Петербург, Сестрорецк

Приветствую.

Случилась у меня рама от Волка, задумываюсь сделать свой фирменный блок туда.
А именно в пространство между рулевой колонкой и баком.

Внимание вопрос - есть ли заинтересованные? Есть ли пожелания?

Спасибо за внимание.


HDrider's picture

Прочел про блок уже) скока стоить будет?.


Doctor3LO's picture

Около 2 000 "сделай сам"


Odinokij_Pes's picture

Что будет в составе блока?


mg42's picture

фирма - круто, но смысл, покажите на макете как оно будет7


PCDeath's picture

Дык для того и проводится опрос желающих, чтобы учитывать пожелания трудящихся, а не по типу "я за вас подумал и всё уже решил". Поэтому "Как будет" будет понятно, когда закончится сбор требований и предварительная компоновка макета. И, скорее всего, даже не одна...

Peacedeath подкрался незаметно, но слышен был издалека


Alcohen's picture

За 2 рубля я бы подписался на монтажный блок. Из допов выходы на подогрев руля, сидений (раздельно). Можно еще доп свет но не обязательно. Кстати, не совсем понял из описания место установки.


Doctor3LO's picture

думаю к косынкам, к рулевой колонке (чтобы не видать ничего было, но можно было оперативно сменить реле/пред)

в общем смоделирую место и буду понимать, сколько туда всего влезает, от того и будем плясать


Alcohen's picture

Вот в этот треугольник между косынками - перемычкой - баком?фотка для oppozit.ru


interceptor's picture

Полюбому под реле поворотов, например, 2108!


Doctor3LO's picture

очень грубо говоря, автомобильные поворотниковые одинаковы
3-х контактные все


interceptor's picture

Главное чтобы не родная "теплушка"!


Dragster's picture

Вот точно не туда. Туда доступ отвратный, даже с моими маленькими руками туда подладиться неудобно. Плюс грязью, водой и прочими «прелестями» это место закидывает. Единственное более менее нормальное место - под водительским седлом.


Alcohen's picture

Отчасти согласен. И места там дохера. Можно целый ящик спрятать, размером с пол-батареи.


Odinokij_Pes's picture

Да вот и я о том же писал, только в ВК)


Doctor3LO's picture

Пока пинаем литейщиков по другому проекту, не сидим без дела.

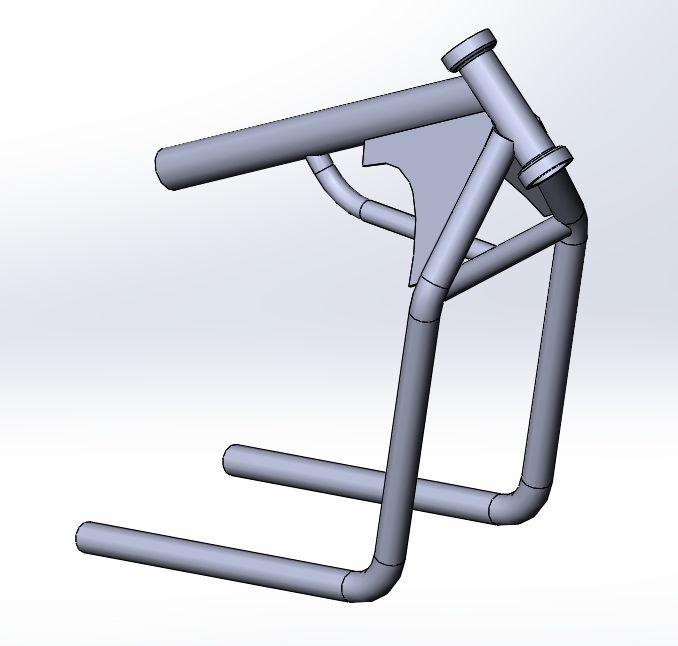

Сделали модель передней части рамы мотоцикла Урал Волк. К сожалению по этой раме нет чертежей (у нас нет), по этому это прикидка с "точностью до". Но тем не менее, цель видна, идём к ней.

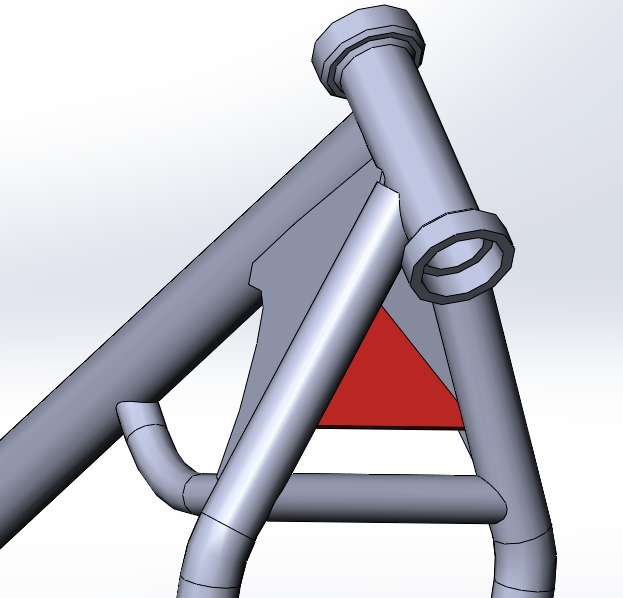

Красным выделена зона предполагаемого расположения нашего нового блока проводки "Волк". На переднем треугольнике (под рулевой колонкой) уже живут звуковой сигнал и замысловатая пластина, поэтому туда располагать блок проводки отказались. Реле и предохранители будут смотреть на водителя. Под коммутацию будет специальная крышка, водой никого не закидает (если не утопите мотоцикл)

Касательно же текущего места расположения есть опасения - косынки выглядят весьма произвольными и мы думаем, что на разных рамах они пляшут (нет смысла их чётко выставлять).

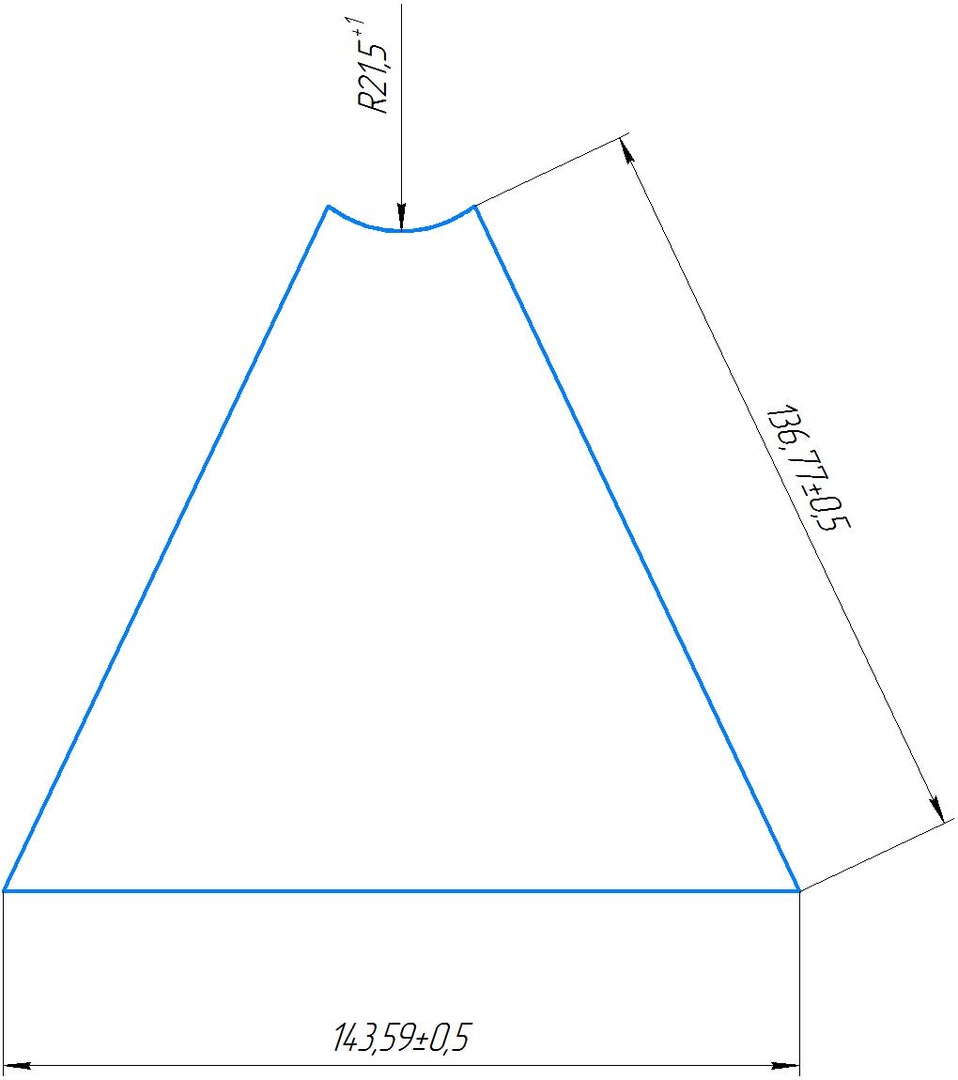

Прикладываем типоразмер - просим распечатать его и приложить к Вашему Волку. Прикинуть мысленно 50 мм (высота блока проводки и реле) и понять на сколько удобно(возможно) будет произвести замену.
Крепление планируем сделать простым - путём сверления косынок и стяжек, т к сильно переживаем за вариативность этих косынок (их крепления).

Что касается рамы - если есть желающие, напишите в личку, возможно мы сделаем её модель до конца и как-то поделимся с Вами. Вы сможете приблизить стоковую раму к самой чопперной из всех оппозитных/изменить угол наклона вилки/занизить и многое другое, поняв это "на мониторе", не успев всё испортить в железе.

Можем разработать по вашим эскизам/чертежам раму/блок проводки/АЭС.

Доброй ночи.

фотка для oppozit.ru

фотка для oppozit.ru

фотка для oppozit.ru

фотка для oppozit.ru

фотка для oppozit.ru


Doctor3LO's picture

#3D_Шторм #Блок_Проводки

фотка для oppozit.ru

Продолжим вчерашнее (сегодняшнее на самом деле).
На красной простыночке (со вчерашнего поста https://vk.com/wall-118957786_482 ) - может разместиться вот это.

Скорее всего самым удобным и оптимальным будет первый. Примерка компоновки расположения реле/предохранителей.

Сверху будет отверстие под провода, чтобы могли проходить косы.

Просим распечатать ПДФ-файлик (должен сохранить реальный размер, прошу взять с поста в секте https://vk.com/storm_3m?w=wall-118957786_486), приложить к раме и сфотографировать нам сюда.

Спасибо.


Doctor3LO's picture

Изделие готово, выслано оппозитчику.
Принимаются пожелания.
Доступно к заказу.

фотка для oppozit.ru

фотка для oppozit.ru

Подробнее в секте.
Всем спасибо.


Odinokij_Pes's picture

Эх, зря ждал. Изделие не устраивает ни по расположению, ни по количеству модулей. Буду сам лепить
