Новодел для М-72. Наборы прокладок.

оппозитчик Зуев
чтоб поменять аватвр - читай FAQ
нахождение: Беларусь

Предложу качественные наборы прокладок для мотоцикла М-72. Выполнены на основе заводских чертежей, прошли многократную подгонку и вырезаны на высокоточном оборудовании.
Все наборы изготовлены из прокладочного картона толщиной 0,5 мм марки А (ТУ 5443-012-00278882-2005) и листовой 3 мм пробки.

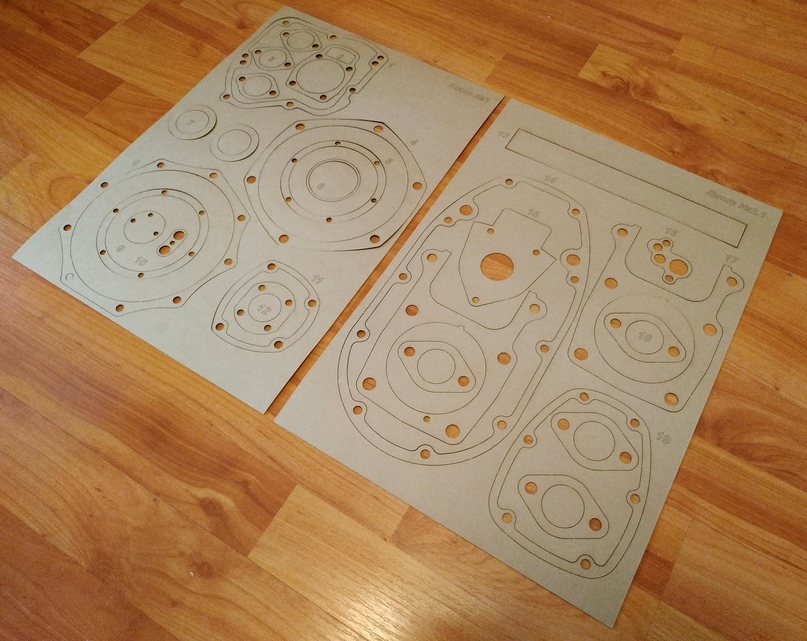

В наборы картонных уплотнений включены следующие изделия (в скобках указаны каталожные номера):

1 – прокладка крышки ГРМ (7201161), 1 шт.;
2* – прокладка корпуса распределителя зажигания ПМ-05 (два вида) 1 шт.;
3 – прокладка верхней втулки пера вилки (7208116), 2 шт.;
4 – прокладка карбюратора тонкая (7201306), 4 шт.;
5 – прокладка крышки редуктора (7205107), 1 шт.;
6 – прокладка крышки звукового сигнала С-23/С-35А, 2 шт.;
7 – прокладка задней крышки генератора Г-11(А), 1 шт.;
8 – прокладка цилиндра (7201303), 2 шт.;
9 – прокладка амортизатора рычажной вилки М-72н/К-750 (5308228), 2 шт.;
10 – прокладка корпуса заднего подшипника коленвала (7201164), 1 шт.;
11 – прокладка клеммной колодки звукового сигнала С-23, 1 шт.;
12 – прокладка пробки шестерни маслонасоса, 1 шт.;
13 – прокладка корпуса масляного насоса (7201611), 1 шт.;
14 – прокладка левой крышки коробки передач (7204129), 1 шт.;
15 – прокладка правой крышки коробки передач (7204128), 1 шт.;
16 – прокладка передней крышки коробки передач (7204127), 1 шт.;
17 – прокладка крышки переднего подшипника вторичного вала (7204132), 1 шт.;
18 – прокладка передней втулки вала пускового механизма (7404131), 3 шт.;
19 – прокладка задней втулки вала пускового механизма (7404140), 1 шт.;

Пробковый набор компактно уложен в формат листа А4 и включает в себя следующие элементы (в скобках указаны каталожные номера):

1 – прокладка поддона двигателя (7201162), 1 шт.;
2 – прокладка крышки клапанной коробки (7201159), 2 шт.;
3 – прокладка воздушного фильтра (ставится м-ду фильтром и кпп), 1 шт.;
4 – прокладка уплотнительная клапанной пружины (7201422), 4 шт.;
5 – прокладка пробки бензобака (7210412), 1 шт.;

Все прокладки изготавливаются с небольшими "перемычками 0,8 мм" для удобства транспортировки, из листов-матриц легко вынимаются пальцами, либо при помощи лезвия, формируются по наборам (картон, 2 листа А3+пробка, лист А4) и делятся на три вида:

1. Мотоцикл М-72 до 1955 года (прерыватель зажигания ПМ-05 "двусторонний", прокладка сигнала СМ-01/02 или для С-35А, на выбор)



2. Мотоцикл М-72 1955-1960 года (прерыватель зажигания ПМ-05 "однобокий")


3. Мотоцикл М-72н


Сейчас в наличии имеется по одной штуке комплекта №1 и №2.
Принимаются предзаказы и пожелания (например, можно добавить "мелочи" на листы, какие-то продублировать и т.п.)

А здесь дубль статьи о материале прокладок.

Цена любого комплекта (картон + пробка) - 1500 рублей. Хорошо упакую и отправлю почтой в любую точку мира. Пересыл - 250 рублей.
Также есть возможность передать в Мос.область (Одинцовский р-н).
Оплатить можно на карту Сбербанка.
Пишите мне на Viber или Вастап +375-44-511-98-90, Сергей.
Почта sergei_zuev@list.ru
Нахожусь в Минске.


Слава Indian's picture

Молодчага - круто завернул !


SHTRLZ_admin's picture

а их из картона самому вырезать надо?


Зуев's picture

Не, они уже вырезаны, там на каждую прокладку оставил несколько перемычек по 0.8мм, чтобы она держалась в листе "на соплях", так удобней пересылать.


Зуев's picture

Пробковые прокладки клапанных крышек и крышки бака рекомендую напитывать прозрачным или белым герметиком по принципу: напитать-повесить сохнуть-через сутки установить. Это повысит износостойкость прокладки и улучшит её свойства.
Я делаю это на стекле или куске ровного пластика при помощи резинового шпателька.
Кстати таким же образом можно напитывать прокладки поддона и клапанных тарелок, только не давать герметику полностью высыхать, а ставить сразу.
фотка для oppozit.ru

Пробковое кольцо под воздушный фильтр лучше ставить как есть, без пропитки.


Zlodey21k's picture

хорошее дело, подпишусь на тему


SHTRLZ_admin's picture

а мне как админу скидка будет? :)


Зуев's picture

Конеш ;) Василию в посылку вложу ваш комплект.
